Van thuỷ lực

Van thủy lực

Van thủy lực (tên tiếng Anh gọi là Hydraulic Valve) là một thiết bị cơ học được thiết kế để điều khiển hướng của chất lỏng, thường là dầu, thông qua một mạch thủy lực. Rất quan trọng đối với bất kỳ hệ thống thủy lực nào, chúng có thể điều chỉnh tốc độ của động cơ và chuyển động của xi lanh.

NỘI DUNG CHÍNH

Van thuỷ lực (Hydraulic valves) là gì?

Van thủy lực là một ưu điểm lực của thiết bị truyền động, giúp cho việc đồng nhất trong việc kiểm soát lực, mô men và chuyển động. Các loại van thuỷ lực thường thấy là các van điều khiển hướng, áp suất và lưu lượng của chất lỏng thủy lực, cho phép sử dụng hệ thống truyền động một cách trơn tru, an toàn và kiểm soát.

Các thiết kế về hệ thống thuỷ lực đều yêu cầu và sử dụng van, thay đổi rất nhiều trong việc thực hiện từ một vài van đến hàng chục loại van trên một hệ thống máy thuỷ lực. Việc sử dụng của chúng có thể đơn giản như một van giảm áp ( relief valve)  bảo vệ máy bơm và thiết bị truyền động của bạn, chẳng hạn như van giảm áp được lắp vào như một thiết bị đóng ngắt hệ thống. Ngược lại, sự phức tạp của một mạch thủy lực có thể được thiết kế, sử dụng nhìu loại van mỗi chức năng, như có thể nhìn thấy những van lắp trên đế, chẳng hạn như một van điều khiển hoạt động với van cân bằng áp, Van điều khiển lưu lượng, van một chiều , van giảm tải v.v..., tất cả đều có thể được sử dụng chỉ trong một mạch xi lanh duy nhất.

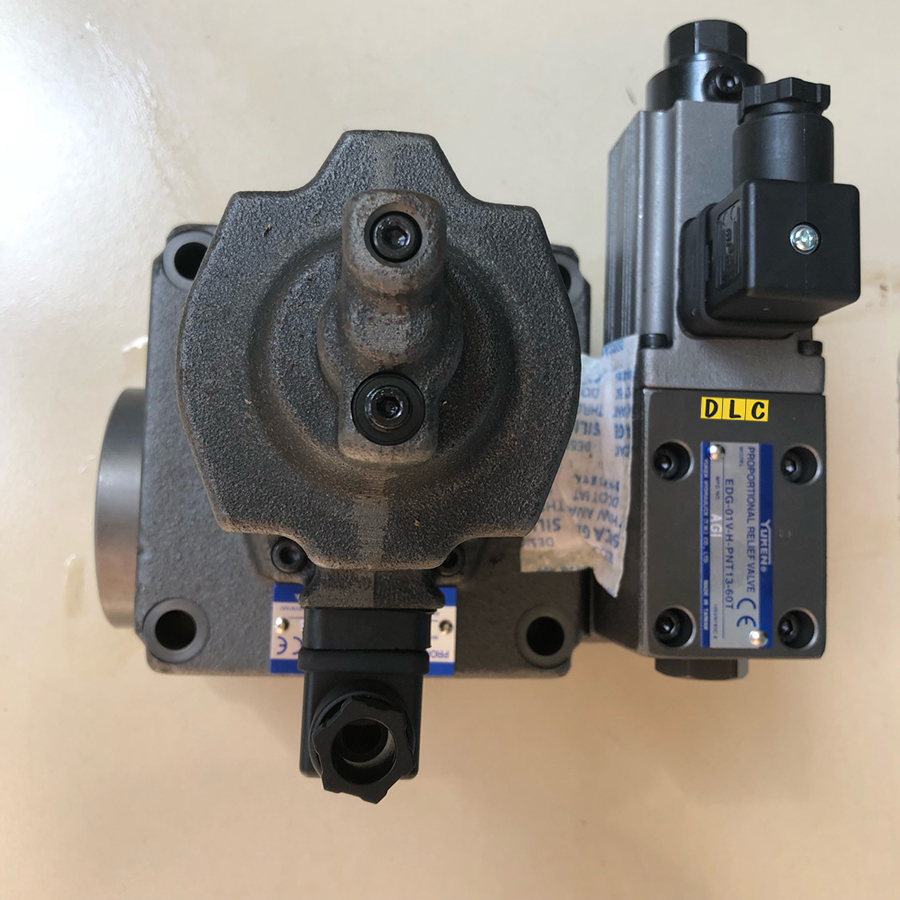

Van chỉnh áp thủy lực của Yuken
Van chỉnh áp thủy lực của Yuken​

Van thủy lực cũng là một phần của hệ thống thủy lực. Chức năng của nó là để kiểm soát tốc độ của dòng chảy, áp lực và hướng của chất lỏng thủy lực. Có ba dạng van thủy lực điển hình:

- Van điều khiển áp suất - presure control valves

- Van điều khiển hướng - flow-control valves

- Van điều khiển lưu lượng - directional control valves

- Van cạc tút(cartridge valves).

Tín hiệu điều khiển :

 - Tính hiệu số(digital signal).

 - Tín hiệu tương tự (analogue signal).

Các loại kích thước của van thủy lực có thể tham khảo các kích thước theo các thiết kế tiêu chuẩn của nhà sản xuất và có thể lắp đặt được tất cả theo tiêu chuẩn chung. Các kết nối van thủy lực có thể được lắp theo dạng nối ống, mặt bích, dạng bắt đế và các dạng khác.

Các loại van thủy lực

Có rất nhiều loại van thủy lực khác nhau, từ các nhà sản xuất khác nhau được thiết kế theo nhiều tiêu chuẩn quốc tế. Các van khác nhau về kích thước và có nhiều khả năng khiến một số van phù hợp hơn những van khác tùy thuộc vào yêu cầu hiệu suất của hệ thống.

Trong trường hợp một số hệ thống có thể chỉ yêu cầu một van thủy lực, những hệ thống khác có thể sử dụng nhiều van để đảm bảo hiệu quả tối ưu. Vì chúng cung cấp nhiều chức năng khác nhau nên loại van được chọn là rất quan trọng đối với hiệu suất của ứng dụng.

Hiện nay, trên thị trường có ba loại van thủy lực phổ biến nhất là: van điều khiển hướng, van điều khiển áp suất và van điều khiển dòng chảy, lưu lượng.

Van điều khiển hướng - Directional control valves

Van điều khiển hướng áp dùng cho hầu hết các hệ thống thuỷ lực, và được đặt tên như vậy nếu chức năng chính của nó là bằng cách nào đó kiểm soát đường dẫn của dòng chảy chất lỏng. Van điều khiển hướng kiểm soát chất lỏng bằng cách ngăn chặn, chuyển hướng, kiểm soát, hoặc hồi dầu. Sự phức tạp của chúng đa dạng vô cùng, Chúng cũng được lắp trên cùng một đế ( manifold) hoặc theo dạng van monoblock( các van kết nối liên tiếp dùng cho cơ giới).Cách sử dụng của chúng phụ thuộc vào ngành mà chúng thường được áp dụng.

Loại van điều khiển đơn giản nhất là van thủy lực một chiều,  cho phép dòng chảy vào một đường, và ngăn chặn dòng chảy từ trở lại. Ngoài ra, van điểu khiển hướng có thể phức tạp, chẳng hạn như với van điều khiển bằng van dẫn hướng. Các sơ đồ thuỷ lực tiêu chuẩn ( Schema)  là các chức năng chính vận hành trực tiếp điều khiển chất lỏng qua van. Tuy nhiên, khi dòng chảy tăng, lực tác động lên các loại sơ đồ ( Schema) cũng tăng lên (đặc biệt là khi áp lực tăng lên), và các lực này có thể hạn chế sự hoạt động của lưu lượng , thường được kết nối với cuộn hút điện từ. Ta có thể sử dụng một van điều khiển nhỏ ( Mẹ bồng con) để kiểm soát sự di chuyển của sơ đồ van chính,kích thước (và dòng chảy) của van gần như vô hạn.

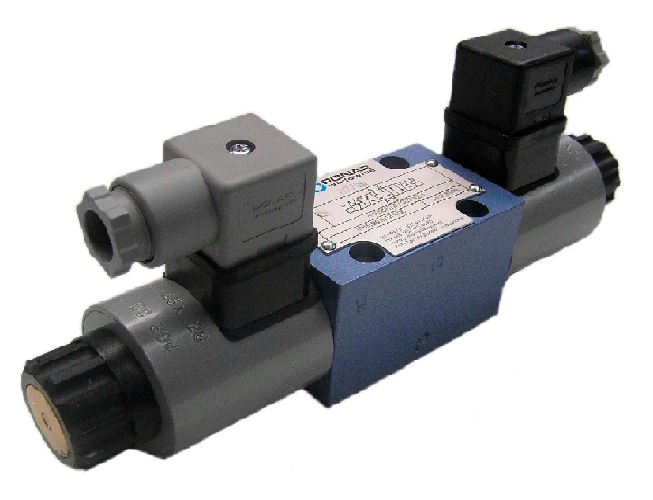

Van thủy lực điều khiển hướng
Van thủy lực điều khiển hướng​

Van điều khiển nhỏ để điều khiển van chính
Van điều khiển nhỏ để điều khiển van chính

Van điều khiển hướng thường được mô tả bởi số hướng ( 2 chiều, 3 , 4 chiều, 5 chiều) có thể đi qua chúng, và cũng bởi các vị trí có sẵn để được chuyển vào. Các hướng tương đương với số cổng làm việc, do đó một van 4 hướng ( 4ways) sẽ có các cổng làm việc P ( áp suất), cổng hồi (T)Tank và A & B. Vị trí bằng với chức năng điều khiển. Ví dụ, người ta mô tả một van đơn thuỷ lực có tác dụng kép là "4 chiều, 3 vị trí" hoặc chỉ đơn giản là một "van 4/3".( 4ways, 3 position - 4/3)

Van thủy lực
Sơ đồ mạch van thuỷ lực ( Schema)
Sơ đồ mạch van thuỷ lực ( Schema)
Các loại van điều khiển hướng thường có dạng monoblock, hoạt động độc lập bắt chung một đế, phổ biến cho ngành công nghiệp thuỷ lực cơ giới, cũng như các loại van công nghiệp trong các hệ thống thuỷ lực cho dây chuyền công nghiệp.

Ngày nay các loại van cũng khá phổ biến cho cả ứng dụng cơ giới và công nghiệp, là van cartridgeđược lắp vào chung một đế. Các nhà sản xuất van cartridge cung cấp nhiều sản phẩm độc đáo và cho phép tạo ra mức độ sáng tạo cao với sự kết hợp van không giới hạn

Các dạng van cartridge



Điều khiển áp suất - Pressure controls valves

Van điều khiển áp suất là dạng van được thiết kế để hạn chế áp lực. Hầu hết các van áp lực được dựa trên một đường dẫn nhỏ để đẩy đĩa đệm vào một chỗ có lò xo có thể điều chỉnh, mặc dù van áp suất có thể đơn giản là bi và lò xo hoặc sử dụng ống. Hoạt động của chúng đơn giản, một đường dẫn dầu nhỏ đẩy đĩa đễm tác động lò xo, và khi áp lực từ hệ thống đủ mạnh để chống lại lực của lò xo, van sẽ mở ra, dầu thuỷ lực sẽ hồi về thùng bớt để hạn chế áp suất.


Một van giảm áp điều khiển áp suất tối đa cho toàn bộ hệ thống hoặc một mạch phụ của nó, áp suất lò xo thấp nhất của hệ thống sẽ được mở ra trước. Hầu hết các van áp lực khác đều dựa vào viên bi hoặc một đường dẫn dầu nhỏ. Các van tuần hoàn, van cân bằng, van thắng, vv đều có chung chứng năng là giảm áp, và có thêm tiện ích hoặc chức năng, chẳng hạn như kiểm tra dòng chảy ngược hoặc các hoạt động dẫn hướng được lắp vào. Van giảm áp khác với các van chỉnh áp suất khác vì nó giới hạn áp lực mạch của chính nó xuống thấp, hơn là tăng. Nó được sử dụng trong các ứng dụng mà các áp suất của các mạch riêng cần phải thấp hơn, mà không làm mất hiệu suất trong phần còn lại của hệ thống.

 Nhóm van điều khiển áp suất thủy lực chia ra 4 loại với chức năng khác nhau:

1. Van an toàn thủy lực hay van tràn (Rilief valves) : Chức năng giới hạn áp suất lớn nhất của mạch ,bảo vệ mạch tránh bị quá tải.

2. Van cân bằng thủy lực (counterbalance valves): Chức năng là tạo ra một đối áp để cân bằng với một tải trọng không cho nó dịch chuyển khi mạch nghỉ(do ảnh hưởng của trọng lượng).

3. Van tuần tự (presure sequence valves): Chức năng cho phép sự làm việc theo thứ tự trước sau của các cơ cấu tác động khi đạt ngưỡng áp suất cài đặt.

4. Van giảm áp thủy lực (presure-reduccing valves): Chức năng giảm áp suất để cấp cho các  mạch có yêu cầu áp suất làm việc khác nhau với cùng 1 nguồn chung.


Ký hiệu van chỉnh áp suất



Ký hiệu van chỉnh áp suất thủy lực

Van điều khiển dòng chảy (van tiết lưu) - Flow control valves

Van điều khiển dòng chảy là bất kỳ bộ phận nào được thiết kế để điều khiển hoặc hạn chế lưu lượng bằng cách này hay cách khác. Chúng thường chỉ là một van kim thủy lực, chỉ là một hạn chế có thể thay đổi, được điều chỉnh bởi một cái ốc vít hoặc nút bấm giống như van áp suất, để hạn chế tiềm năng năng lượng tạo ra dòng chảy. Khi lắp đặt với van ngược dòng, chúng tôi sẽ thay đổi tên thành điều khiển dòng chảy. Van điều khiển dòng chảy có thể đôi khi có nhiều cổng, ví dụ như với điều khiển luồng ưu tiên. Chúng có thể cung cấp dòng chảy được kiểm soát, cố định đến một phần của mạch (đôi khi ở phần chiết suất của một phần khác), miễn là dòng đầu vào đủ cao cho nhu cầu ưu tiên của nó.

Các điều khiển dòng chảy được bù đắp áp suất lý tưởng, cho phép van giữ được dòng chảy thiết lập của nó bất kể các biến dạng áp suất gây ra. Bộ bù áp là một loại van điều khiển dòng chảy có sẵn như là một bộ phận duy nhất, thường được thêm vào các van khác trong mạch để cung cấp độ chính xác về mức độ dòng chảy giống nhau, chẳng hạn như với một van tỷ lệ.

Van tỷ lệ được xem là lưu lượng  và van điều khiển hướng, có thể đo cả dòng chảy và điều khiển hướng cho thiết bị. Van tỷ lệ sử dụng điều chỉnh xung điện duy trì điện áp và dòng điện điều khiển. Thay đổi dòng điện điều khiển lực từ trường và khoảng cách của ống dẫn hoặc đường dầu nhỏdi chuyển trong thân của nó, thay đổi kích thước của lỗ mở có sẵn cho chất lỏng, tất nhiên là giới hạn dòng chảy. Một điện trở biến đơn giản có thể được sử dụng để hạn chế dòng điện, nhưng chúng không hiệu quả và không thể cung cấp các lợi ích mà một bộ điều khiển PWM có thể thực hiện được.​

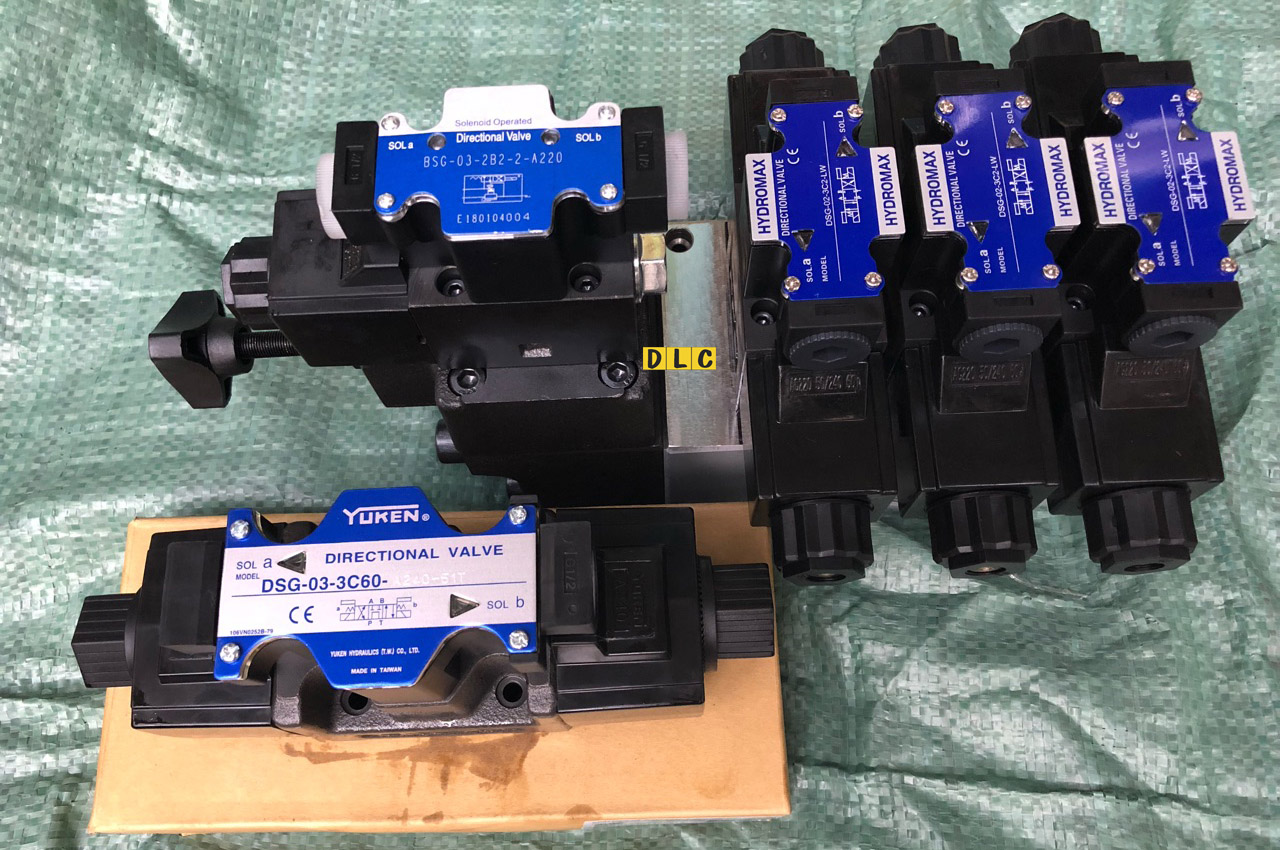

Van thủy lực Yuken

Van thủy lực Yuken

Đế lắp van thuỷ lực

​Trong hệ thống, bên cạnh các thiết bị chính như van thủy lực, đóng vai trò cơ cấu, chấp hành thì chúng ta phải nhắc đến các phụ kiện. Tiêu biểu là đế van thủy lực. Tuy không có chức năng quan trọng và thật cần thiết nhưng nếu không có nó, hệ thống sẽ không ổn định, chắc chắn cũng như các van có thể đạt năng suất cao.

Đế van thủy lực là thiết bị dùng để lắp đặt, bố trí các van thủy lực trên nó. Chúng ta có thể dễ dàng bắt gặp đế van trong các máy móc, hệ thống thủy lực. Nó có thể lắp 1 van dầu điện hay nhiều van xếp chồng lên nhau, tùy thuộc vào thiết kế, diện tích hệ thống.

Đế van thủy lực

Hình ảnh van thủy lực được lắp vào đế van

Đế van thủy lực có cấu tạo như thế nào?

Đế van thủy lực là thiết bị có cấu tạo đơn giản nhất. Nó có dạng hình hộp chữ nhật. Trên bề mặt của sản phẩm có các lỗ để cho dầu đi qua và bắt vít được khoan có kích thước và độ sâu tiêu chuẩn. Các lỗ này có vị trí tương quan phù hợp để tránh gần nhau. Các chi tiết lỗ, lỗ ren đều phải được gia công tỉ mỉ để khi tiến hành lắp đặt được chính xác. Vì thế mà 1 số người lại gọi nó là đế chia dầu.

Do được làm hoàn toàn bằng kim loại như: thép, đồng, inox, thép mạ, sắt mạ nên thiết bị rất cứng cáp và chắc chắn để có thể gắn nhiều van ở trên. Bên cạnh đó, các chất liệu này còn giúp van bền bỉ, chống ăn mòn hiệu quả. Tuy nhiên, trọng lượng của nó khá nặng. Đế càng lớn thì trọng lượng càng nặng và càng cồng kềnh nên người mua cần cân nhắc sao cho việc di chuyển, lắp đặt tại các vị trí khác nhau cho thuận tiện.

Lưu ý đến các lỗ trên bề mặt van, độ sâu khi khoan phải đúng với thiết kế.Vị trí tương quan khi bố trí các lỗ phải được đảm bảo, tránh quá gần hoặc đụng nhau.
Mỗi đế van thủy lực sẽ có kích thước, thông số riêng và phù hợp với một số loại van thủy lực khác nhau nên khi chọn lựa, khách hàng cần suy tính, cân nhắc kỹ lưỡng. Tùy vào mục đích sử dụng, vị trí lắp đặt cũng như số lượng van lắp mà lựa chọn đế sao cho phù hợp nhất.

Ưu, nhược điểm của van thuỷ lực

Một số ưu điểm của van thủy lực bao gồm:

Ưu điểm của van bi

  • Chúng không cần bôi trơn và rất ít bảo trì.

  • Van bi cung cấp một tuổi thọ dài hơn. Chúng ít bị hư hỏng cơ học hơn và ngay cả những mẫu làm từ nhựa cũng có khả năng chống ăn mòn rất tốt.

  • Việc lắp đặt van bi rất dễ dàng và nhanh chóng.

  • Có thể dễ dàng sửa chữa nếu van bị lỗi

  • Ở mô-men xoắn rất thấp trên cánh tay, chúng cung cấp khả năng làm kín dòng chảy chặt chẽ bằng bong bóng.

Nhược điểm của van bi

Hiện tượng kẹt là phổ biến khi được sử dụng để điều chỉnh sai chất lỏng, điều này là do các hạt lơ lửng sẽ bị mắc kẹt. Trong những trường hợp khác, chúng thậm chí có thể gây mài mòn hoặc làm cho van bị kẹt.

Khi được sử dụng để tiết lưu, đế van có thể dễ bị ăn mòn, vì vậy chúng không được khuyến nghị cho mục đích tiết lưu.

Ưu điểm của van kim

  • Cũng có thể được sử dụng như các loại van khác

  • Có thể thu nhỏ kích thước rất nhỏ

  • Nó điều chỉnh tốc độ dòng chảy với độ chính xác rất cao

  • Có thể được sử dụng để tiết lưu dòng chảy

  • Rất dễ dàng để tắt

  • Có tổn thất áp suất do dòng chảy của chất lỏng bị hạn chế cao.

  • Không dễ để biết van đang mở hay đóng bằng cách nhìn vào vị trí tay cầm.

  • Đế của van dễ bị hư hỏng do mô-men xoắn quá mức cần thiết để ngắt dòng chảy.

Ưu Điểm Van Bướm

  • Tiết kiệm không gian, trọng lượng cũng như chi phí so với van bi

  • Rất ít bộ phận chuyển động làm cho chi phí bảo trì thấp

  • Hầu như không có túi hẹp nào có thể bẫy chất lỏng

  • Cung cấp điều tiết tốt hơn so với van bi

Nhược điểm van bướm

  • Chúng sẽ cần các vòng đệm đặc biệt nếu chúng được sử dụng để ngắt chặt chẽ.

  • Chúng yêu cầu rất nhiều mô-men xoắn để hoạt động.

Ưu điểm của van giảm áp tác động trực tiếp

  • Không rung lắc khi vận hành

  • Không dễ bị xâm thực

  • Ít bảo trì cần thiết

  • Phản ứng nhanh

Ưu điểm của van xả

  • Van đóng rất chặt vì nó liên tục bị đóng kín bởi chính áp suất thủy lực.

  • Van mở rất nhanh

  • Xây dựng chắc chắn

  • Có thể được sử dụng như cả van áp suất và van an toàn chân không

Định Linh chuyên tư vấn, thiết kế và cung cấp và mua bán các loại van thủy lực Yuken, Propiston, Hystar, Chance, DLC, Seven Ocean ... Gồm van điện đảo chiềuvan chỉnh ápvan chỉnh lưu điệnvan một chiều cartrigdevan modulvan cân bằng áp suấtvan chống nổ đường ống,van gạt tay cơ giới... Để được báo giá và xem bảng giá van thủy lực điện từ vui lòng liên hệ để được tư vấn và hỗ trợ trực tiếp.
